Ligar a guitarra eléctrica a uma entrada de microfone ou de "linha" ?

Os pickup's de uma guitarra são uma fonte de alta impedância, dada a necessidade de bastantes enrolamentos ou "espiras" para que a corda induza um campo electromagnético no enrolamento.

Por outro lado, a tensão gerada pela indução é relativamente reduzida ( ~ 50mV rms ).

Estes dois factos provocam uma deficiente transferência do sinal para entradas de linha ou de mic, a primeira porque espera níveis de sinal da ordem dos 200mV e é de média impedância e, a segunda porque é de baixa impedância.

Não é possível instalar um adaptador de alta para baixa impedância não activo (i.e. não alimentado).

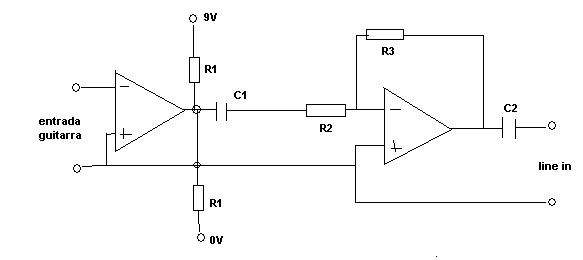

Conceptualmente é possível desenhar um adaptador de impedância activo (muitas guitarras acústicas têm qualquer coisa do género). Será qualquer coisa como:

adaptador de impedância para guitarra

Este esquema está pensado para ser alimentado por uma pilha de 9V.
Já experimentei, mas a qualidade é má (embora o problema da impedância e do nível de sinal fique resolvido). Não aconselho a ninguém perder tempo com este esquema, mas se gostarem de brincar: R1 = 500k, R2 = 33k, R3 =132k, C1 = 10u, C2 = 10u.

O conceito é que interessa: um andar de entrada com impedância infinita e um andar de saída com ganho de 6db (= 4 x ).

Brevemente acrecentaremos uns links com uns esquemas ... em bom.
